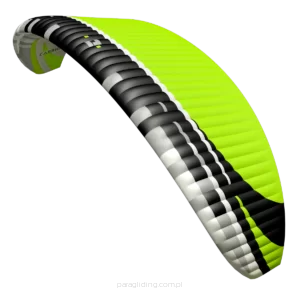

Dudek Cabrio

Obrys Cabrio wywodzi się z naszego tandemowego skrzydła Orca 4. Wzmocniona konstrukcja wewnętrzna i olinowanie umożliwiają optymalną dystrybucję obciążeń na całej rozpiętości skrzydła. Usztywniające rdzenie FlexiEdge, wzmocnienia wewnętrzne i mini-żebra wiernie odwzorowują i stabilizują profil. Mini żebra na krawędzi spływu pozwalają także ją wysmuklić i zmniejszyć baloning, co znacząco poprawia opływ. Oparty na technologii DRA (Dudek Reflex Airfoil) profil aerodynamiczny Cabrio jest dodatkowo wyposażony w Shark-Nose, dzięki któremu ciśnienie wewnątrz skrzydła jest wyższe i bardziej stabilne w szerokim zakresie prędkości.

Zmienna geometria profilu regulowana za pomocą trymerów umożliwia dopasowanie profilu do aktualnego stanu lotu, co pozwala na uzyskanie wolnego i nośnego skrzydła podczas startu i lądowania, a w locie przyspieszonym daje dobrą prędkość i stabilność.
Podczas startu Cabrio bardzo dobrze napełnia się i wstaje, bez tendencji do zostawania w tyle czy też wyprzedzania. Dzięki zastosowaniu dodatkowej deltki na taśmach nośnych „A” (znanej z naszych wcześniejszych konstrukcji m.in. Nucleon Cabrio) pilot ma możliwość podłączenia taśm lub linek wspomagających start, dzięki czemu w rękach pilota pozostają tylko główne uchwyty sterownicze, co ułatwia pełną kontrolę nad skrzydłem.
Start odbywa się na krótkim odcinku, z niewielką prędkością i nie wymaga dużego ciągu silnika.

Zastosowany w Cabrio podwójny system sterowania jest dobrze znany z naszych poprzednich modeli. Skrzydło jest wyposażone w główne uchwyty sterownicze oraz w małe uchwyty TST, używane głównie w locie przyspieszonym (trymery otwarte). Taki system ułatwia pilotowi kontrolę i zwiększa skuteczność wykonywania zakrętów bez wkładania w to dużego wysiłku. Linki TST przechodzą przez knagi TEA, dzięki czemu można przeciwdziałać momentowi skręcającemu od śmigła (poprzez wcześniejsze zawiązanie na odpowiedniej wysokości na lince TST supełka blokującego linkę w szczelinie knagi). Za pomocą systemu trymerów pilot może dokładnie kontrolować prędkość lotu.
Przy podchodzeniu do lądowania wystarcza stosunkowo niewielkie zaciągnięcie sterówek, by zdecydowanie zredukować prędkość i łagodnie wylądować.

W efekcie prac nad Cabrio udało się stworzyć konstrukcję spójną, stabilną i nośną. Wszystkie parametry dobrane są tak, by zachować odpowiednie proporcje bezpieczeństwa pasywnego, osiągów, oraz łatwość i precyzję sterowania. W turbulencjach skrzydło zachowuje się przewidywalnie i pewnie, oraz dobrze tłumi wychylenia boczne i przód-tył.

Docelowo Cabrio będzie dostępny aż w czterech rozmiarach tak, aby sprostać wszystkim oczekiwaniom rynku PPG i PPGG pod kątem doboru rozmiaru.

W związku z występowaniem w PPGG bardzo zróżnicowanych systemów podczepień, sterowania i obsługi trymerów, istnieje możliwość zamówienia przedłużonych linek sterowniczych w celu dostosowania skrzydła do specyficznych wymagań. Należy jednak pamiętać, że to pilot jest odpowiedzialny za niestandardowe regulacje i dostosowania.

Konstrukcja

• Bryła skrzydła została zaprojektowana w naszym systemie CSG (Canopy Shape Guard), na który składa się kilka podsystemów gwarantujących wyjątkową spójność bryły oraz wydłużoną jej trwałość.
• Zmienny profil samostateczny skrzydła jest oparty na naszej sztandarowej koncepcji DRA (Dudek Reflex Airfoil), odpowiednio zoptymalizowanej za pomocą specjalnego oprogramowania CFD.
• Wloty powietrza wykonane w technologii Shark-nose. W praktyce daje to lepszą doskonałość, większą odporność na przeciągnięcia (np. przy krążeniu w termice) i podwinięcia czołowe przy dużych prędkościach.
• Cabrio wykonane jest w technologii Flexi-Egde – precyzyjny kształt krawędzi natarcia utrzymywany jest przez wzmocnienia z laminowanej tkaniny z dodatkowo wszytymi syntetycznymi rdzeniami.

Dzięki starannemu doborowi nowoczesnych tkanin i rozwiązań konstrukcyjnych zapewniliśmy skrzydłu maksymalną niezawodność, wytrzymałość i jak najdłuższą żywotność. Wszystkie użyte materiały pochodzą z numerowanych serii, a każdy etap produkcji można zweryfikować (zidentyfikować konkretnego pracownika i kontrolera).

Cabrio jest produkowane w technologii wykorzystującej możliwości precyzyjnego laserowego plotera tnącego. Całość produkcji odbywa się w Polsce pod ścisłą kontrolą konstruktora co zapewnia najwyższą europejską jakość wykonania.

Rozwiązania konstrukcyjne, technologie i inne funkcjonalności wymienione są poniżej w sekcji Technologie.

Specyfikacja techniczna dostępna na stronie producenta: LINK
